名 称

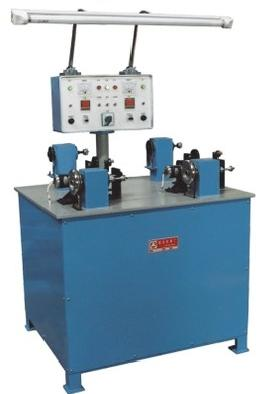

精密复绕机

双头细丝复绕机

图 号

(ZFR202)

(ZFR216)

用 途

用于复绕直径为φ0.01~φ0.1mm

的钨钼丝，采用数显电子计数方式， 计长准确直观。

用于复绕直径为φ0.01~Φ0.1 mm的钨钼丝。

主要技术规格

复绕头数

6个

2个

复绕速度

80～150m/min

80~150m/min(无级可调)

排线宽度

10~50mm(可调)

10~50mm(可调)

排线节距

0.09,0.16,0.26,0.35,0.57(配换齿轮改变)

0.06～0.6mm(可调)

放线盘尺寸(mm)

φ40×64×20(孔径8或12mm)

064×08×20

074×012×20

φ80×Φ8.5×20

①54×Φ8.5×20

收线盘尺寸(mm)

①40×φ60×20(孔径10mm)

Φ60×Φ10×20

φ60×φ10.4×20 φ53×φ10×24

排线电机

步进电机55BF003

收线电机

110SZ52-A型185W 1500rpm

110SZ52/H8;直流伺服电动机

n=1500rpm;V=220V;

外形尺寸(长×宽×高)

1334mm×718mm×1675mm

850mm×730mm×1400mm
