名称

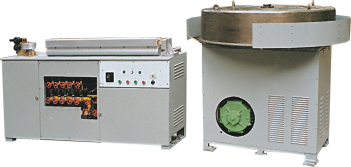

1500转盘拉丝机

大转盘拉丝机

中转盘拉丝机

小转盘拉丝机

图号

(ZFG143)

(ZFG091)

(ZFG092)

(ZFG093)

用途

将φ3.8mm的钨钼丝拉 制成φ2.8mm的丝材。

将φ3mm的钨钼丝拉   制成φ1.75mm的丝材。

将φ1.80mm的钨钼丝

拉制成中0.8mm的丝材。

将Φ0.9mm的钨钼丝

拉制成φ0.5mm的丝材。

主要技术规格

进丝最大直径

3.8mm

3mm

1.8mm

≤0.9mm

出丝最小直径

2.8mm

1.75mm

0.8mm

≥0.50mm

拉丝速度

3~6m/min(变频无级可调)

4~8m/min(无级可调)

6~15m/min(无级可调)

8~24m/min(无级可调)

转盘直径

1500mm

1000mm

700mm

500mm

煤气炉温度

1350℃

1300℃

1200~1300℃

900~1000℃

加热炉长度

1500mm

1000mm

800mm

600mm

煤气压力

0.04MPa

0.04MPa

0.04MPa

0.04MPa

空气压力

0.045MPa

电机

交流电机5.5kW

380V,1500rpm

直流电机3KW,1500rpm

直流电机2.2kW,1000rpm

直流电机1.1KW,1000rpm

外形尺寸，(mm)

3740×1766×1285

2630×1266×1167

2650×930×1140

1900×600×1088
