行星滚柱丝杠是将旋转运动转化为直线运动，传动单元为丝杠及螺母之间的滚柱。行星滚柱丝杠在主螺纹丝杠的周围，行星布置安装了6-8个螺纹滚柱小丝杠，利用电机的旋转转换为丝杠或螺母的直线运动。丝杠、滚柱、螺母三者之间通过螺纹合实现传动。丝杠是牙型角为 90°的多头螺纹;滚柱是具有相同牙型角的单头螺纹;螺母是具有与丝杠相同头数和牙型的内螺纹。行星滚柱丝杠在承载、刚度、精度、小型化方面均优于滚珠丝杠。由于螺纹传动结构的存在，使得行星滚柱丝杠副具备以下优势

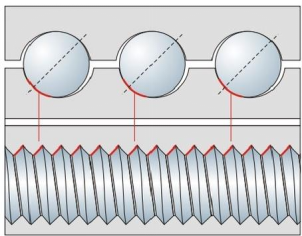

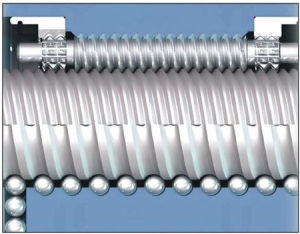

(1)高承载能力、高刚度。安装空间相同时，滚珠丝杠副由于滚珠直径的限制，滚珠与丝杠滚道之间的啮合点数量远小于行星滚柱丝杠副中滚柱螺纹与丝杠螺纹间的啮合点数量，而合点数量增多会使得丝杠副承载能力变强。

(2)实现小导程精密传动。

(3)所需工作空间小。

部分产品介绍 1

规格型号:RV20*6-5

动载荷:37.5KN

静载荷:55.6KN

某研究所应用于飞行器作动器系统中

部分产品介绍 2

规格型号:RV20*6-5

动载荷:37.5KN

静载荷:55.6KN

中航工业某客户应用于某型飞机的伺服系统，该型丝杠为二级丝杠，其中**级为RV25*5-6行星滚柱丝杠副,第二级为TR45*5梯形丝杠副。
