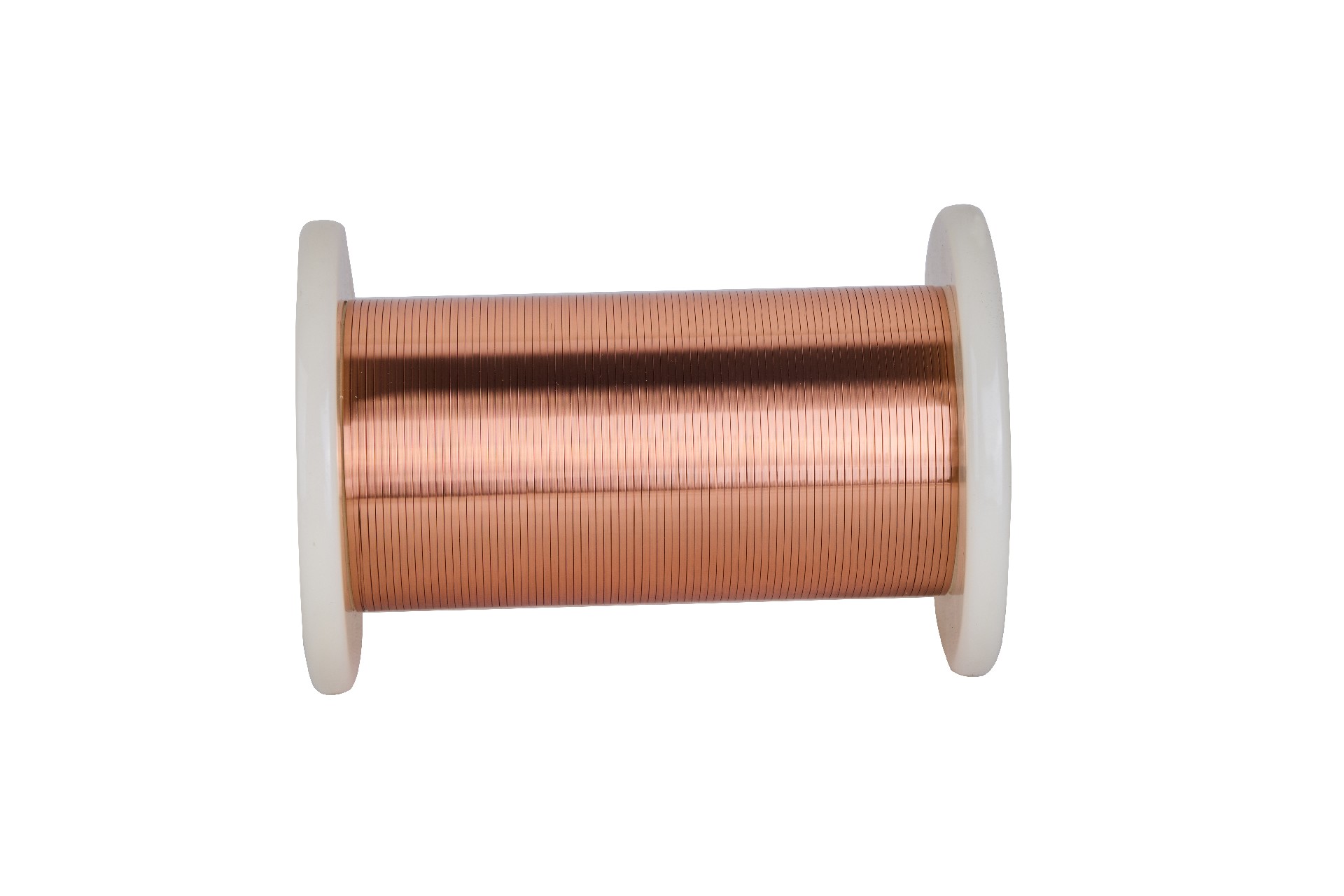

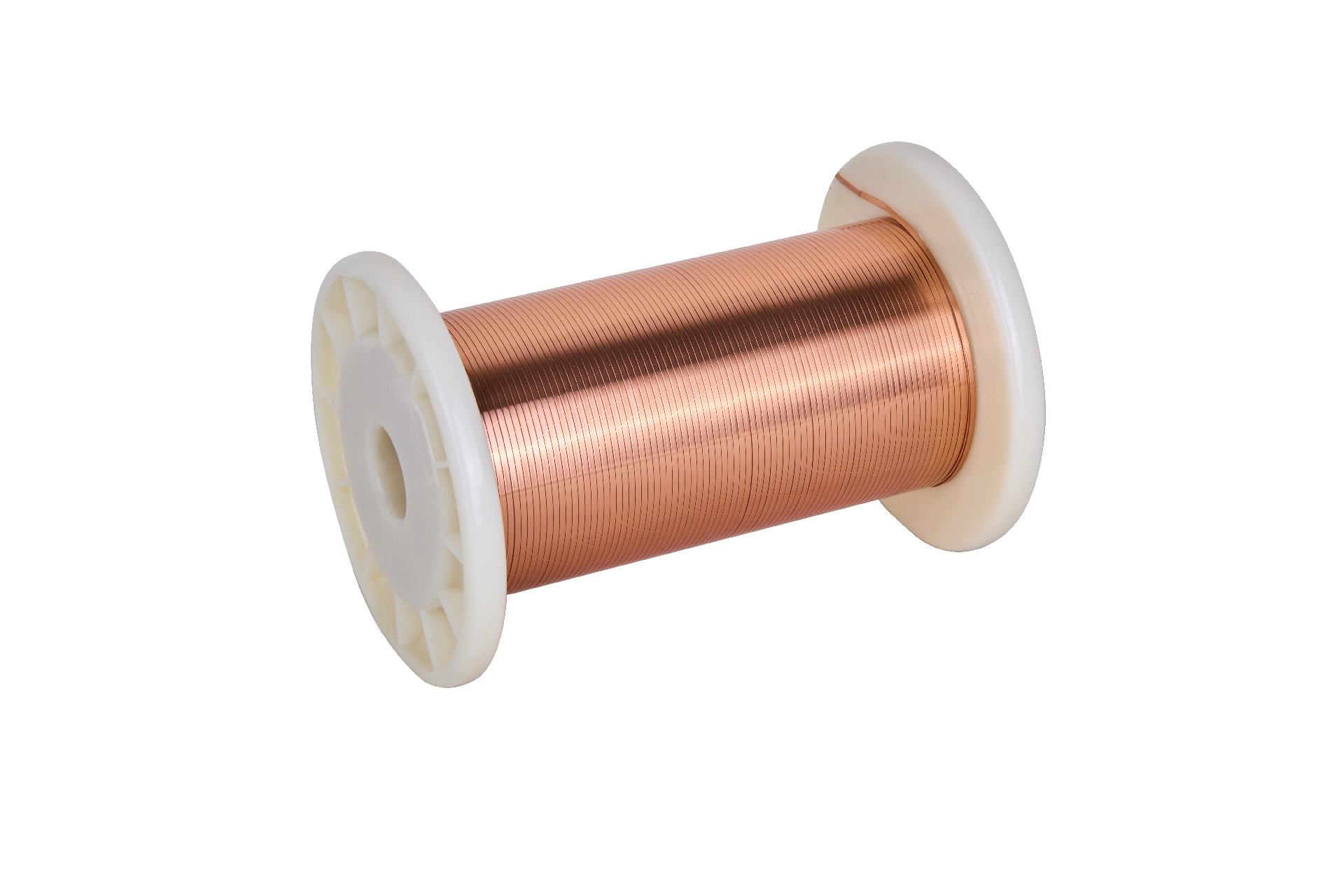

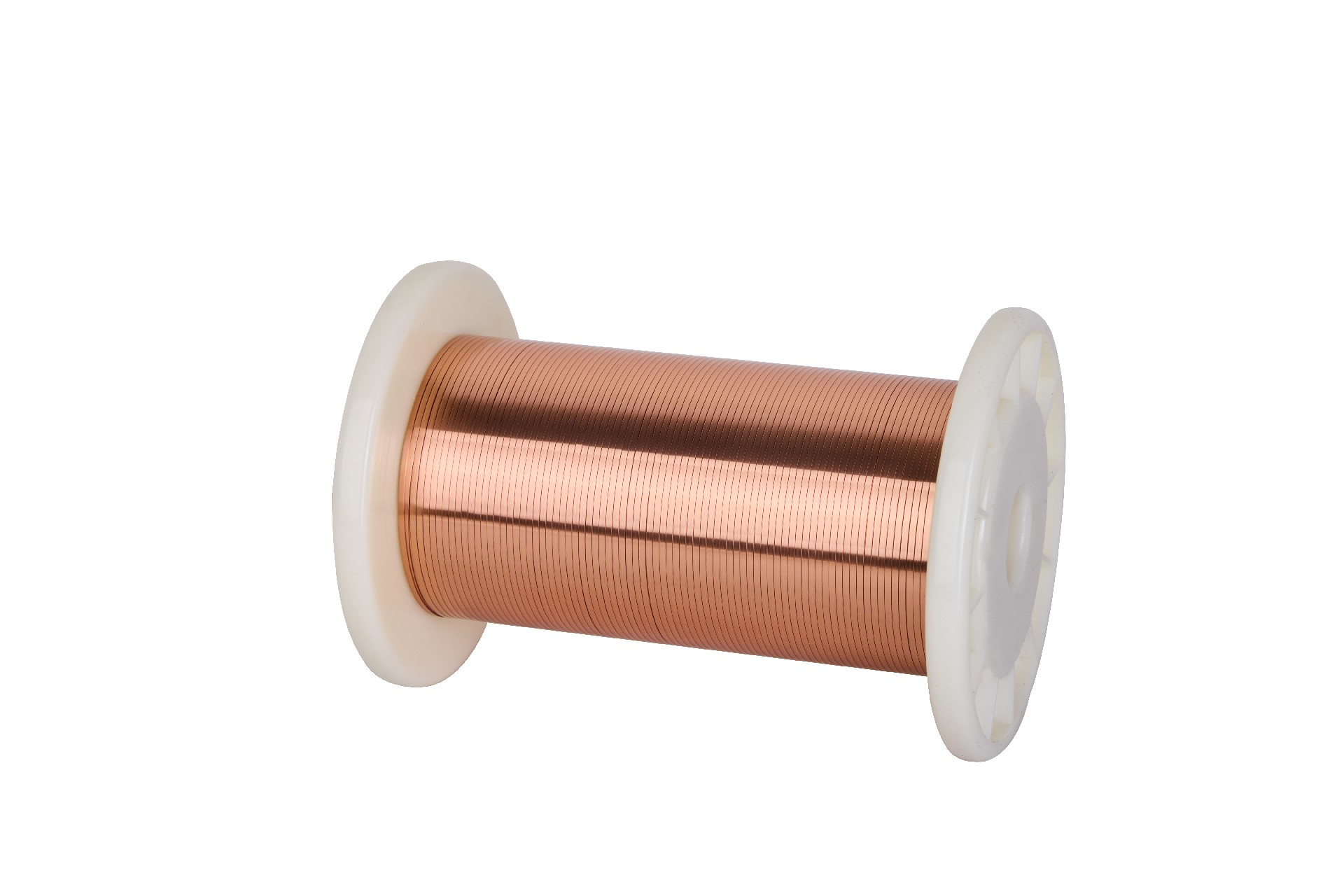

AIW/PIW高温漆包铜扁线

历史悠久

技术雄厚

业务多元

贡献卓越

简述AIW/PIW高温漆包铜扁线包括EI/AIW（200级聚酰胺酰亚胺复合聚酯亚胺漆包铜扁线）、AIW（220级聚酰胺酰亚胺漆包铜扁线）及PIW(240级聚酰亚胺漆包铜扁线），产品具有优异的耐热性、机械强度和绝缘性能，广泛应用于电子、电器、数码、汽车、新能源、通讯等领域。产品详情产品特性产品名称200级聚酰胺酰亚胺复合聚酯亚胺&nbs

全国服务热线：

400-887-8872

立即微信咨询

简述

AIW/PIW高温漆包铜扁线包括EI/AIW（200级聚酰胺酰亚胺复合聚酯亚胺漆包铜扁线）、AIW（220级聚酰胺酰亚胺漆包铜扁线）及PIW(240级聚酰亚胺漆包铜扁线），产品具有优异的耐热性、机械强度和绝缘性能，广泛应用于电子、电器、数码、汽车、新能源、通讯等领域。

产品详情

产品特性
产品名称		200级聚酰胺酰亚胺复合聚酯亚胺漆包铜扁线	220级聚酰胺酰亚胺漆包铜扁线	240级聚酰亚胺漆包铜扁线
温度指数		200℃	220℃	240°℃
热冲击温度	GB/T 7095.5-7 IEC 60317-27-29	≥220℃	≥240℃	≥260℃
击穿电压	GB/T 7095.5-7 IEC 60317-27-29	≥700V	≥700V	≥700V
延伸率	GB/T 7095.1 IEC 60317-0-2	≥30%	≥30%	30%
可焊性		不可焊	不可焊	不可焊
粘合力		非自粘	非自粘	非自粘
可供尺寸	厚度	0.08-1.00mm	0.08-1.00mm	0.08-1.00mm
可供尺寸	宽度	0.50-5.50mm	0.50-5.50mm	0.50-5.50mm
特性		高耐热性能高机械性能	高耐热性能高机械性能	耐热性能高，优良的抗化学品性
应用		马达	光伏逆变器马达、充电桩	微型马达、汽车用传感器、变压器、螺线管

详细产品详细尺寸表
序号	规格 ( mm)	厚度标准(mm含漆膜)	宽度标准(mm 含漆膜)	击穿电压(V)	延伸率(%)	粘合力（N)
1	0.08*0.80	MAX≤0.14	MAX≤0.91	≥700V	≥30	≥0.3
2	0.10*1.00	MAX≤0.16	MAX≤1.11	≥700V	≥30	≥0.3
3	0.11*1.20	MAX≤0.17	MAX≤1.31	≥700V	≥30	≥0.3
4	0.13*1.00	MAX≤0.19	MAX≤1.11	≥700V	≥30	≥0.3
5	0.15*1.00	MAX≤0.21	MAX≤1.11	≥700V	≥30	≥0.3
6	0.15*1.20	MAX≤0.21	MAX≤1.31	≥700V	≥30	≥0.3
7	0.15*1.50	MAX≤0.21	MAX≤1.61	≥700V	≥30	≥0.3
8	0.15*2.00	MAX≤0.21	MAX≤2.11	≥700V	≥30	≥0.3
9	0.16*1.45	MAX≤0.22	MAX≤1.51	≥700V	≥30	≥0.3
10	0.18*1.00	MAX≤0.24	MAX≤1.11	≥700V	≥30	≥0.3
11	0.20*1.20	MAX≤0.26	MAX≤1.31	≥700V	≥30	≥0.3
12	0.20*1.50	MAX≤0.26	MAX≤1.61	≥700V	≥30	≥0.3
13	0.20*1.80	MAX≤0.26	MAX≤1.91	≥700V	≥30	≥0.3
14	0.20*2.40	MAX≤0.26	MAX≤2.51	≥700V	≥30	≥0.3
15	0.20*2.50	MAX≤0.26	MAX≤2.61	≥700V	≥30	≥0.3
16	0.25*3.00	MAX≤0.31	MAX≤3.11	≥700V	≥30	≥0.3
17	0.28*3.00	MAX≤0.34	MAX≤3.11	≥700V	≥30	≥0.3
18	0.30*1.20	MAX≤0.36	MAX≤1.31	≥700V	≥30	≥0.3
19	0.30*1.50	MAX≤0.36	MAX≤1.61	≥700V	≥30	≥0.3
20	0.30*2.00	MAX≤0.36	MAX≤2.11	≥700V	≥30	≥0.3
21	0.32*1.80	MAX≤0.38	MAX≤1.91	≥700V	≥30	≥0.3
22	0.34*1.40	MAX≤0.40	MAX≤1.51	≥700V	≥30	≥0.3
23	0.40*1.20	MAX≤0.46	MAX≤1.31	≥700V	≥30	≥0.3
24	0.40*1.50	MAX≤0.46	MAX≤1.61	≥700V	≥30	≥0.3
25	0.40*2.00	MAX≤0.46	MAX≤2.11	≥700V	≥30	≥0.3
26	0.40*3.00	MAX≤0.46	MAX≤3.11	≥700V	≥30	≥0.3
27	0.40*3.30	MAX≤0.46	MAX≤3.41	≥700V	≥30	≥0.3
28	0.40*4.50	MAX≤0.46	MAX≤4.61	≥700V	≥30	≥0.3
29	0.47*3.53	MAX≤0.53	MAX≤3.64	≥700V	≥30	≥0.3
30	0.49*1.60	MAX≤0.55	MAX≤1.71	≥700V	≥30	≥0.3
31	0.50*1.50	MAX≤0.56	MAX≤1.61	≥700V	≥30	≥0.3
32	0.50*1.80	MAX≤0.56	MAX≤1.91	≥700V	≥30	≥0.3
33	0.50*4.50	MAX≤0.56	MAX≤4.61	≥700V	≥30	≥0.3
34	0.60*2.00	MAX≤0.66	MAX≤2.11	≥700V	≥30	≥0.3
35	0.80*3.80	MAX≤0.86	MAX≤3.91	≥700V	≥30	≥0.3
36	0.80*4.00	MAX≤0.86	MAX≤4.11	≥700V	≥30	≥0.3
