分类：光纤绕制设备 ←

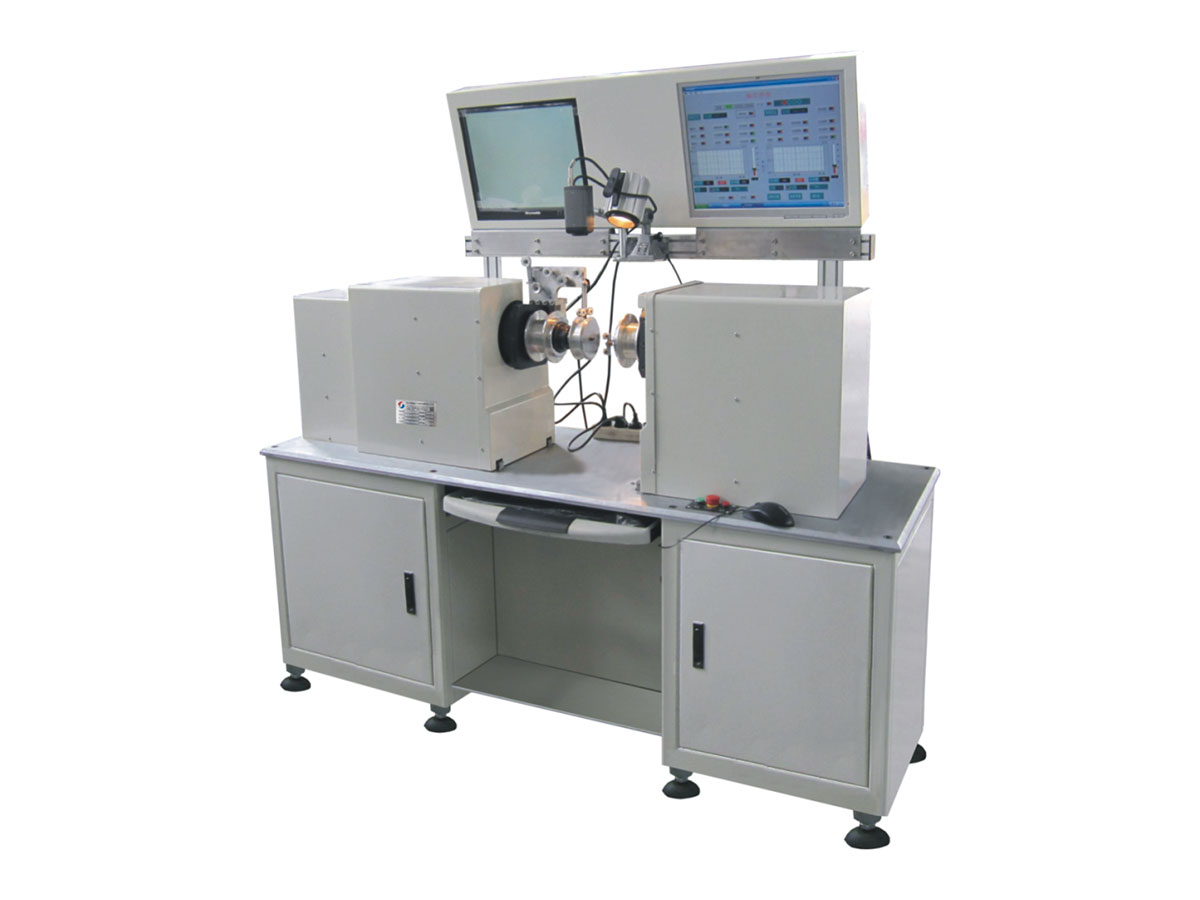

光纤陀螺线圈自动绕线机
历史悠久
技术雄厚
业务多元
贡献卓越
主要用途:设备用于光纤陀螺四级对称线圈的自动绕制。
全国服务热线：

400-887-8872

立即微信咨询

设备用途:

 光纤陀螺线圈自动绕制机主要用于精密级光纤陀螺的大尺寸光纤环绕，光纤环绕制设备具备工艺环交叉换位功能，可实现大尺寸光纤环的四极/八极/十六极等绕制工艺，具备精密张力控制和光纤排线功能。

 性能特点

◆根据工艺要求，可任选四极、八极、十六级全自动绕制 工艺

◆恒张力主动放纤，张力闭环控制，数字和实时曲线显示

◆有速度可调，高低速选择功能

◆瞬时显示速度、绕制匝数、绕制长度

◆可预设层匝数、总匝数，

◆有层匝满自动停车和换向功能，总匝满自动停车功能

◆图像系统实时监视绕制区域状态

◆有参数掉电保护、限位保护功能

型号

J8425/ZF

光纤直径

φ0.10~φ0.25mm

骨架尺寸

外径Max150mm、宽度Max50mm

主轴转速

≤100r/min

张力范围

10g~50g可调

张力允差

±2g

节距设定范围

0.10～0.5mm

节距设定当量

0.001mm

绕纤匝数

1～99999±1匝

计长范围

1～9999.9m

电源功率

AC380V±38V,4KVA,50Hz

外形尺寸

1700mmx1700mmx570mm

设备重量

~4000Kg






相关推荐
更多 >>
光纤精密缠绕机

光纤精密缠绕机

用途:用于光纤制导线圈、光纤传感器线圈的精密绕制。

光纤精密缠绕机

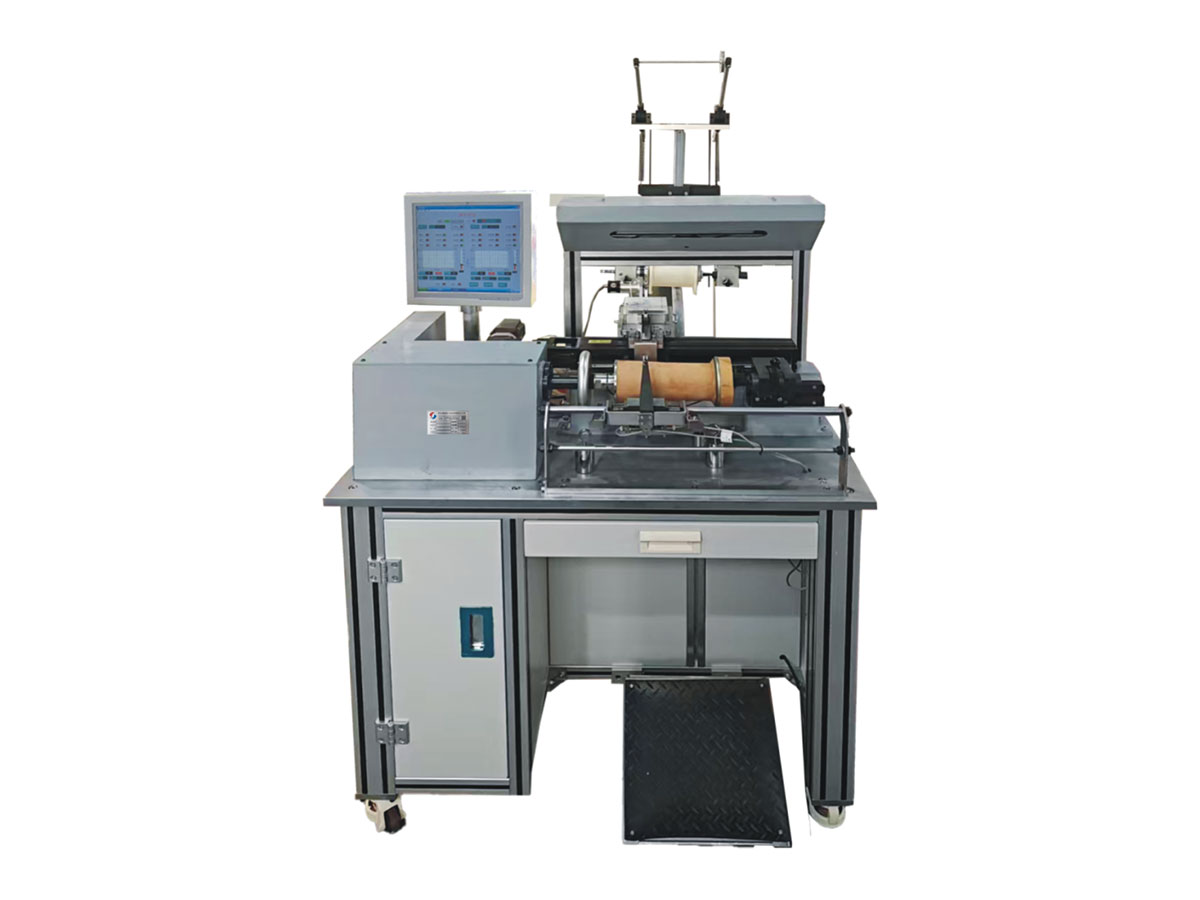

制导线圈绕线机
